Product use
DTZY1225-Z型三相費控智能電能表采用了新設計的專用數字集成電路和超低功耗16位MCU,可以直接準確測量合相正反有功、四象限無功電量和各分相正反有功電量。可以進行4種費率、14個時區、14個日時段(8套)、30個節假日及周休日等設置,具有有功大需量記錄功能,對有功功率、無功功率、電壓、電流、功率因數等用電參數進行實時測量和處理,具有紅外RS485、電力載波通訊抄表(各通訊接口電氣隔離防護,相互通信不受干擾)、有功無功脈沖輸出、負荷記錄等功能。數據顯示采用寬溫度范圍的大屏幕中文液晶,便于人工抄表記錄。
本產品采用SMT工藝和先進設備制造,嚴格按照ISO9001:2000控制過程工藝和質量。高度集成化設計和防靜電、防雷、瞬變干擾抑制等多種抗干擾設計,關鍵元器件均采用知名品牌的低功耗、長壽命器件。抗變形,抗腐蝕,抗老化,絕緣和密封性能良好。
該表性能指標符合DL/T 614–2007,GB/T17215.301-2007標準中對多功能電能表的各項技術要求,通信規約符合DL/T645–2007協議及其備案文件。
Working principle

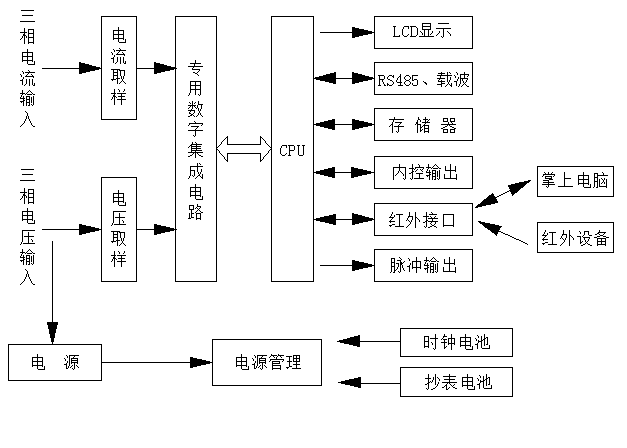

三相費控智能電能表是由測量單元和數據處理單元等組成,除計量有功、無功電能量外,還具有分時費率、測量需量等功能,并能顯示、存儲和輸出數據的電能表。功能原理如下圖所示
電能表工作時,電壓、電流經取樣電路分別取樣后,送入專用電能芯片進行處理,并轉化為數字信號送到CPU進行計算。由于采用了專用的電能處理芯片,使得電壓電流采樣分辨率大為提高,且有足夠的時間來更加精確的測量電能數據,從而使電能表的計量準確度有了顯著改善。

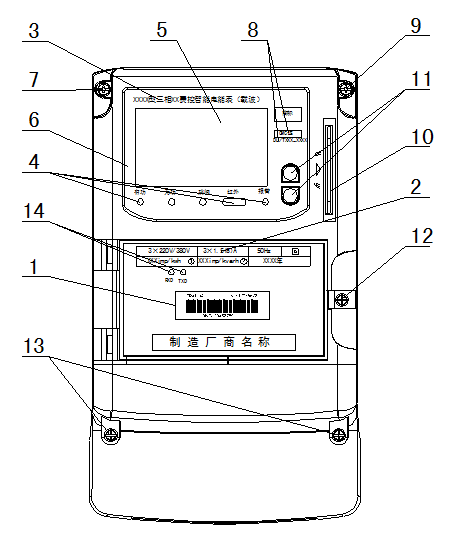

外形圖
序號 |
名稱 |
1 |
條形碼 |
2 |
電流,電壓等參數 |
3 |
電能表型號及名稱 |
4 |
指示燈及紅外通信口 |
5 |
液晶區域 |
6 |
銘牌 |
7、9 |
上蓋封印螺絲 |
8 |
CMC許可證及制造標準 |
10 |
IC卡卡口 |
11 |
上下翻按鈕 |
12 |
編程按鈕蓋封印螺絲 |
13 |
端子蓋封印螺絲 |
14 |
通信模塊指示燈 |

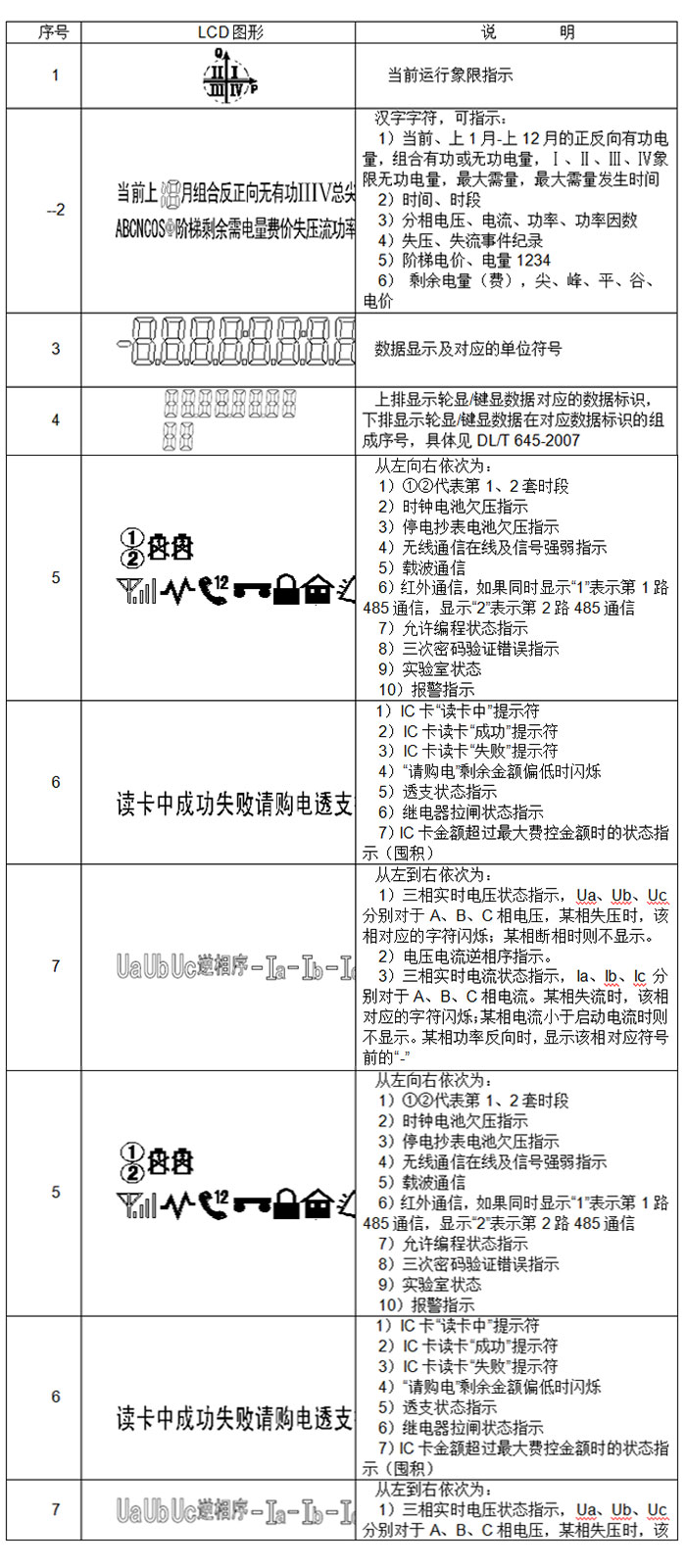

Installation and wiring of electric meter
電表的安裝

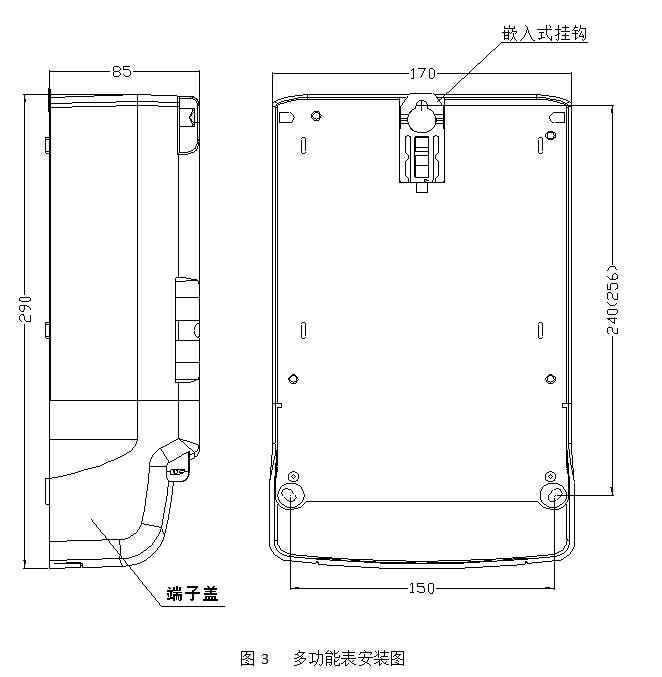

電能表安裝在室內通風干燥的地方,確保安裝使用安全、可靠,在有污穢或可能損壞電能表的場所,電能表應用保護柜保護。電表上部有掛鉤螺釘孔,用M4掛鉤螺釘固定,電表下部有2個安裝孔,用M410或M412普通螺釘固定在接線板上,多功能表安裝圖如下圖3:

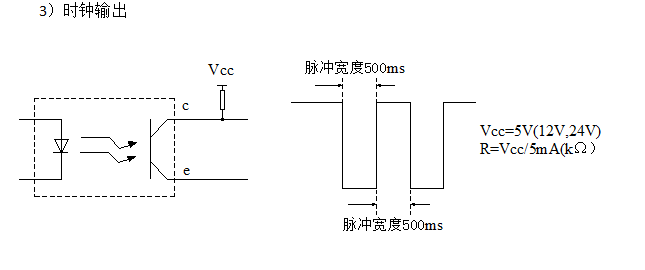

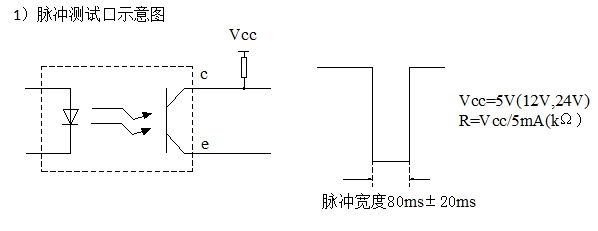

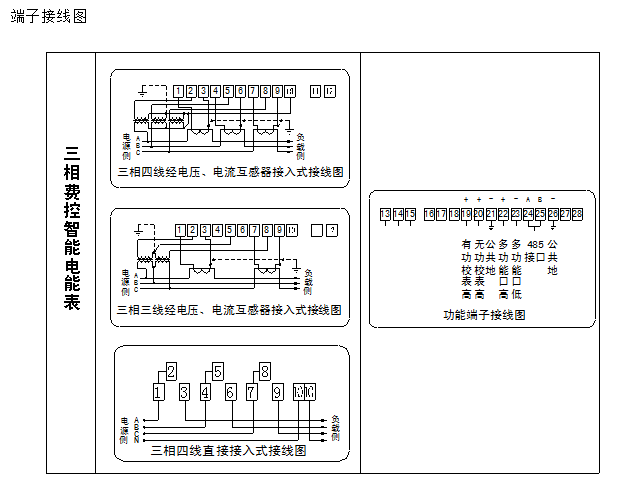

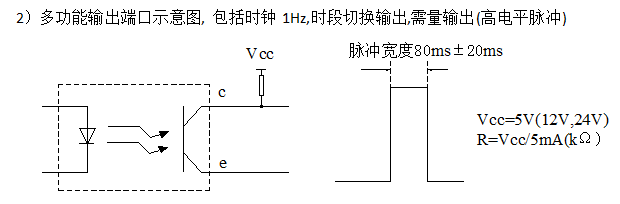

Outline installation and instruction
TECHNICAL PARAMETER
參比電壓 ? ? ?3×220/380V ? ?3×57.7/100V (三相四線) ? ??
3×100V(三相三線)
技術參數
精度等級 ? ?有功1級 ? ?無功2級?
額定電流 ? ? ?3×1.5(6)A、3×5(20)A、3×10(40)A、3×15(60)A、3×20(80)A
額定頻率 ? ? ?50Hz
起動電流 ? ? ?0.004In(1級) ? ?無功 0.005In (2級)
潛動 ? ? ? ? ?具有防潛動邏輯設計
外型尺寸 ? ? ?290×170×85 mm
重量 ? ? ? ? ?約2.7kg
規格型號與脈沖常數對照表
類??別 |
參比電壓Un(V)
|
電流Imax(A)
|
有功脈沖常數(imp/kWh) |
無功脈沖常數(imp/kvarh) |
三相三線 |
3×100 |
6 |
20000 |
20000 |
三相四線 |
3×57.7/100 |
6 |
20000 |
20000 |
3×220/380 |
20 |
800 |
800 |
|
40 |
400 |
400 |
||
60 |
400 |
400 |
電氣參數
正常工作電壓
0.8Un~1.1Un
極限工作電壓
0.75Un~1.20Un
電壓線路功耗
≤1.5W和6VA
電流線路功耗
<0.4VA
時鐘電池電壓
3.6VDC
停電顯示電池電壓
6.0VDC
費率工作參數
時鐘準確度(日誤差)
≤0.5S
電池容量
≥1000mAh
停電后數據保存時間
≥10年
氣候條件
正常工作溫度
-25℃~+55℃
極限工作溫度
-30℃~+60℃
存貯和運輸溫度
-40℃~+70℃
存儲和工作濕度
≤85%
技術參數
費率數
4
時段數
14
顯示
LCD
通訊波特率
電力載波:??2400bps
RS485: ??1200bps、2400bps、4800bps、9600bps
紅外: ????1200bps
通訊規約
DL/T645–2007《電子式多功能電能表通信規約》及其備案文件
