產品用途

Product use

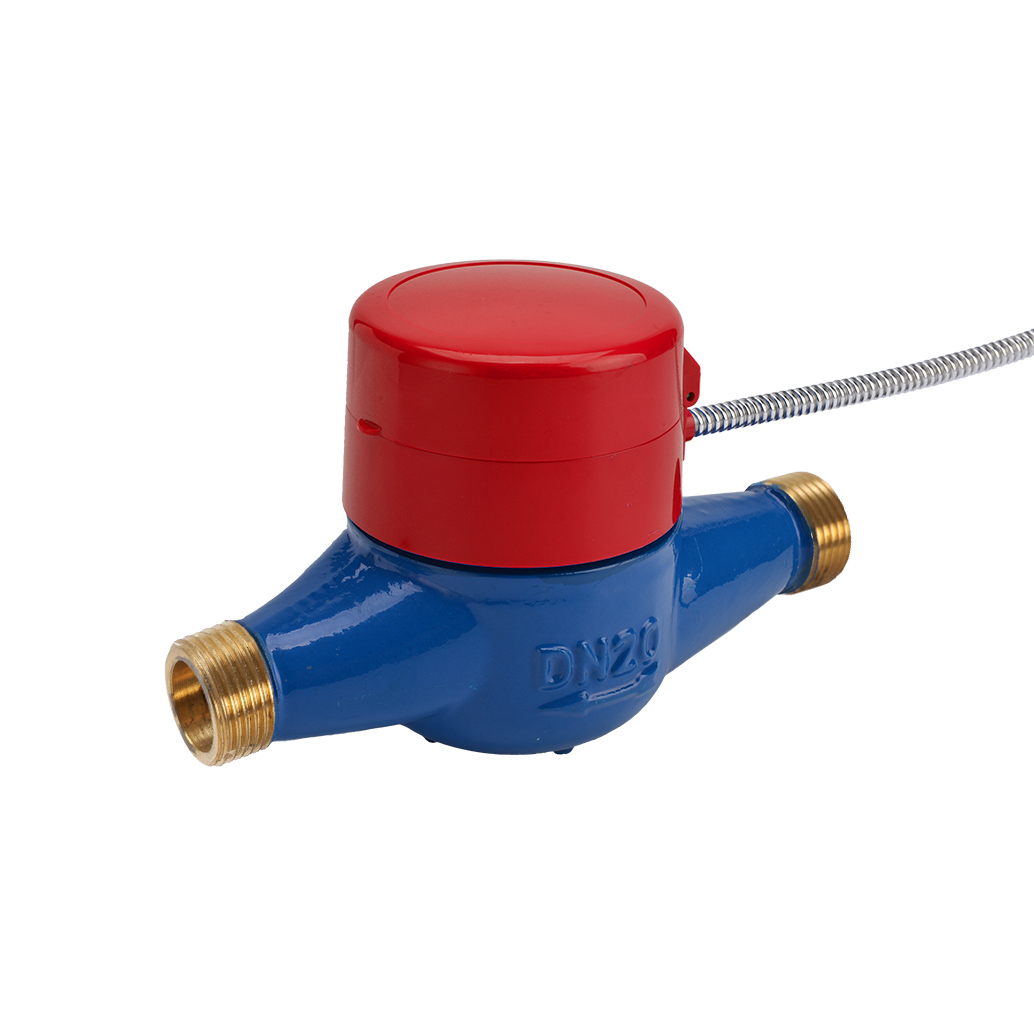

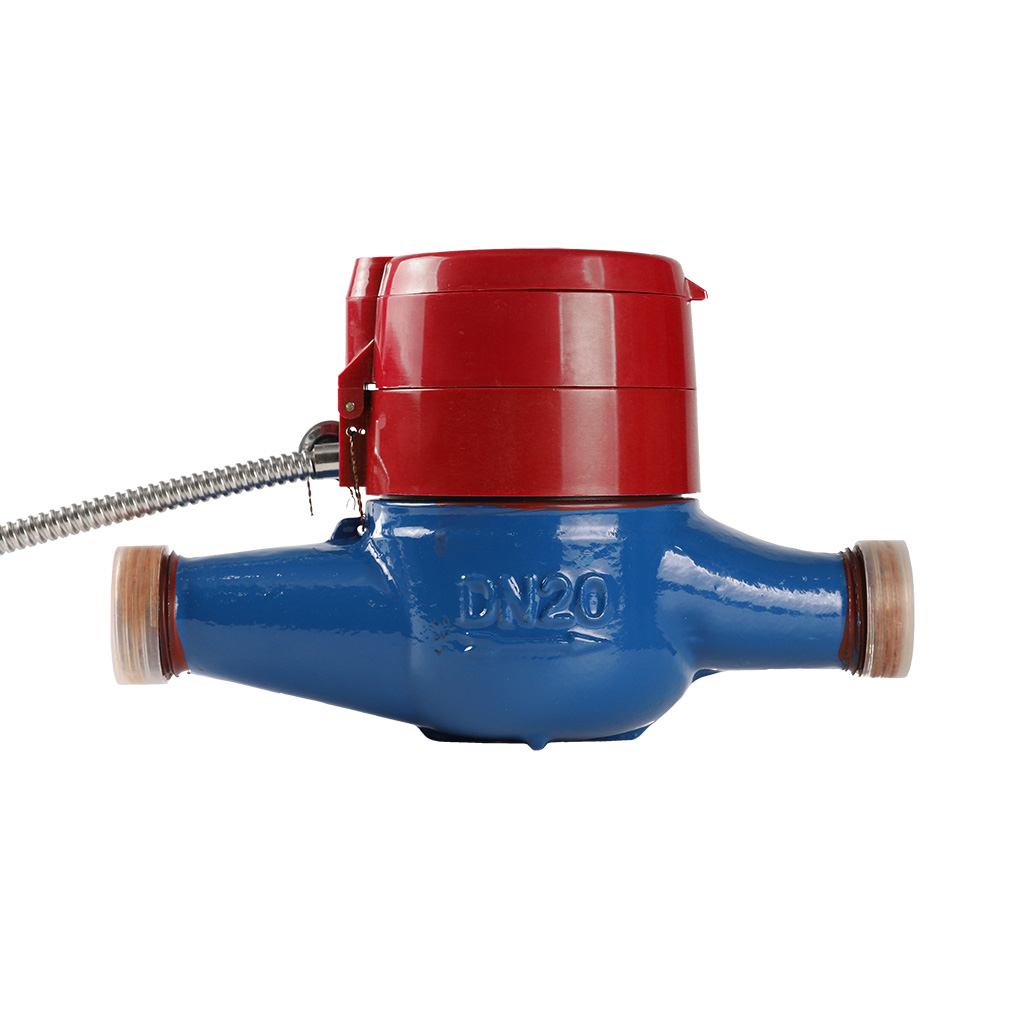

用來測量流經自來水管道飲用水的總量并通過M-BUS總線或485總線傳輸給二次儀表。

產品特點

Product features

使用條件

Use condition

0℃≤水溫≤30℃（冷水水表）

0℃≤水溫≤90℃（熱水水表）

水壓≤1Mpa 水表不能浸入水中

信號類型

Signal type

光電編碼無源直讀技術 ，支持DL/T 645、CJ-T188、MODBUS，行業通用或用戶指定通訊協議規約；通訊傳輸最大距離：300m；通訊傳輸速率：1200bps、2400bps、4800bps、9600bps。

最大允許誤差

Maximum allowable error

1、在從包括最小流量（Q1）在內到不包括分界流量（Q2）的低區中的最大允許誤差為±5%。

2、在從包括流量（Q2）在內到包括過載流量（Q4）的高區中的最大的允許誤差為±2%，（熱水表）±2.5%。

技術參數

TECHNICAL PARAMETER

外形尺寸

OUTLINE SIZE

信號接線 線顏色

SIGNAL WIRING
