類別:485遠傳電表
全國咨詢服務熱線:400 992 5080
Product use
單相費控智能電能表,用于計量額定頻率為50Hz的交流單相有功電能,實現先付費后用電的管理功能。
本產品采用專用超大規模集成電路及SMT工藝制造,關鍵元器件均采用知名品牌的低功耗、長壽命器件,整機設計采用了多種抗干擾技術,提高了產品的的可靠性和使用壽命,數據顯示采用大屏幕中文液晶,便于抄表。
本產品可以直接準確計量正反向有功電量,并依據相應的費率設置進行多費率計量,可存儲上12個結算日總電能和各費率的電能數據。具有事件記錄功能。支持2個年時區、2個日時段表、8個日時段、4種費率。同時還具有紅外和RS485通訊功能,可實現遠程抄表,通訊規約遵循DL/T645-2007。其性能指標符合GB/T 17215.321-2008和GB/T18460.3-2001標準。
Start
在功率因數為1.0和電流為0.4%Ib下,電能表能起動并連續記錄。
Defluction
當電能表施加參比電壓的115%而電流線路無電流時,電能表測試輸出不會產生多于一個的脈沖。
Installation, wiring and testing
電能表在出廠前經檢驗合格,并加鉛封,即可安裝使用。
安裝
電能表應安裝在室內使用。電能表底座上端有掛鉤螺釘孔,可用掛鉤螺釘固定;電能表下部有兩個安裝孔,可以螺釘固定在接線板上;安裝電能表的底板應放在堅固耐火的墻上,建議安裝在高度為1.8米左右。電能表的安裝定位見下圖:

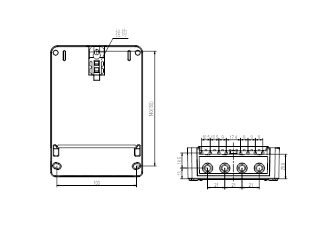

結構尺寸圖
TECHNICAL PARAMETER
技術參數
正常工作電壓:0.9Un~1.1Un
擴展工作電壓:0.8Un~1.15Un
極限工作電壓:0.0Un~1.15Un
絕緣電壓:≥2000VAC
功率消耗:≤1.5W和10VA
規定的工作范圍:-25℃~60℃
極限工作范圍:-40℃~70℃
儲存和運輸極限范圍:-40℃~70℃
年平均濕度:≤75%
外型尺寸:160mm×112mm×58mm(遠程費控)
一年中的30天(以自然方式擴散)濕度可達95%,其余時間有時可達85%
凈重:約0.9Kg
規格 型號 |
準確度等級 |
?額定電壓(V) |
電流(A) |
脈沖常數(imp/kWh) |
DDZY1225 |
2.0 |
220 |
40 |
1600 |
60 |
1600 |
負載電流 |
功率因數 |
基本誤差(%) |
|
1.0級 |
2.0級 |
||
0.05Ib~0.1Ib |
1.0 |
±1.5 |
±2.5 |
0.1Ib~I(xiàn)max |
1.0 |
±1.0 |
±2.0 |
0.1Ib~0.2Ib |
0.5L ?0.8C |
±1.5 |
±2.5 |
0.2Ib~I(xiàn)max |
0.5L ?0.8C |
±1.0 |
±2.0 |
