類別:光電直讀水表
全國咨詢服務熱線:400 992 5080
Product use

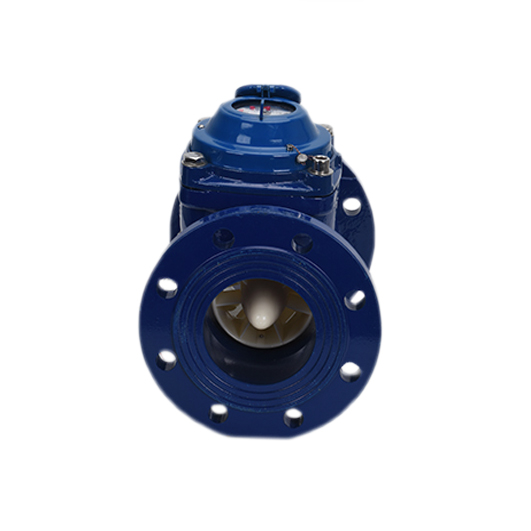

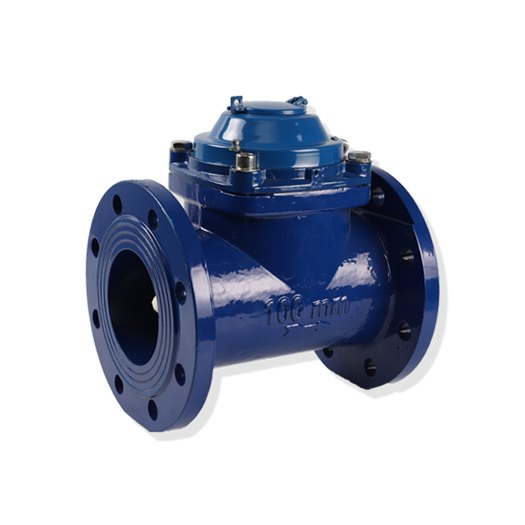

直讀遠傳大口徑智能水表,用來測量流經自來水管道飲用水的總量并通過M-BUS總線或485總線傳輸給二次儀表。
Product features
只需在采集水表數據時供電,由光電管讀出水表字輪編碼,經CPU判斷產生數字并由M_BUS總線或485總線輸出
內置CPU、存貯芯片和通訊模塊(RS485\M-BUS)
本水表采用可拆卸螺翼式水表,計數器與下層結構分離,讀數保持清晰,更換計數器可在不停水的情況下即可調換
水表維修不需從管道上拆卸
Use condition
水溫≤50℃(冷水水表)
水溫≤90℃(熱水水表)
水壓≤1Mpa 水表不能浸入水中
Signal type
光電編碼無源直讀技術 ,支持DL/T 645、CJ-T188、MODBUS,行業通用或用戶指定通訊協議規約;通訊傳輸距離:300m;通訊傳輸速率:1200bps、2400bps、4800bps、9600bps。
Maximum allowable error
1、在從包括流量(Q1)在內到不包括分界流量(Q2)的低區中的允許誤差為±5%。
2、在從包括流量(Q2)在內到包括過載流量(Q4)的高區中的允許誤差為±2%,(熱水表)±2.5%。
安裝要求
INSTALLATION REQUIREMENTS
水表安裝必須水平安裝,使水表讀數字面朝上箭頭方向和水流方向相同。水表安裝前須沖洗管道。水表必須安裝在周圍環境干燥拆裝維修方便,建議安裝在專用水表箱內。水表前后必須安裝閥門。
(注:水表安裝國家標準:必須嚴格按照中華人民共和國國家標準GB/T778.2-1996要求執行。)
1、選擇水表時應以管道經常使用的流量接近或小于水表的常用流量為宜,不能單純以管道口徑確定水表口徑。
2、新裝管道應清除管道內的石子、泥沙等雜物后再裝水表,以防水表?yè)p壞或發生故障。
3、水表應水平安裝,度盤朝上,表殼箭頭方向與管道內水流方向一致,為使水表計量準確、及防止振動影響水表壽命,水表安裝時要遠離水泵,水表上游應安裝流量整直裝置或整流直管段,整流直管段長度大于10倍水表口徑;下游直管段長度應大于5倍水表口徑。
4、水表不應承受由管子和管件引起的過度應力。需要時,水表應裝在底座或托架上。
5、水表應防止曝曬、冰凍、污染和水淹,并便于拆裝和抄表。
6、為了補償水表安裝中出現的長度誤差和便于水表拆裝,建議在水表下游選用相應口徑的伸縮節。
7、為便于水表維護,在水表上、下游適當位置安裝閥。需要時水表下游裝一止回閥。
8、總線型通訊接線:兩芯線(M-BUS)無正負極;四芯線(RS-485),紅—12V、黃—A、綠—B、黑—GND。
技術參數
TECHNICAL PARAMETER
型號 |
公稱口徑
MM
|
準確度等級 |
常用流量Q3
M3/H
|
讀數
M3
|
讀數
M3
|
LXLY-50 |
50 |
2級 |
25 |
0.001 |
999999 |
LXLY-65 |
65 |
2級 |
40 |
0.001 |
999999 |
LXLY-80 |
80 |
2級 |
63 |
0.001 |
999999 |
LXLY-100 |
100 |
2級 |
100 |
0.001 |
999999 |
LXLY-125 |
125 |
2級 |
160 |
0.01 |
999999 |
LXLY-150 |
150 |
2級 |
250 |
0.01 |
999999 |
LXLY-200 |
200 |
2級 |
400 |
0.01 |
999999 |
LXLY-250 |
250 |
2級 |
630 |
0.01 |
999999 |
LXLY-300 |
300 |
2級 |
1000 |
0.01 |
999999 |
外形尺寸
OUTLINE SIZE
公稱口徑mm |
長度L
|
寬度K |
總高H
|
法蘭孔距D
|
中心高H1
|
法蘭孔直徑 |
法蘭孔數 |
DN50 |
200 |
175 |
250 |
140 |
80 |
18 |
4 |
DN65 |
200 |
185 |
255 |
140 |
80 |
18 |
4 |
DN80 |
225 |
200 |
265 |
160 |
95 |
18 |
8 |
DN100 |
250 |
220 |
343 |
180 |
105 |
18 |
8 |
DN125 |
250 |
250 |
360 |
210 |
165 |
18 |
8 |
DN150 |
300 |
285 |
375 |
240 |
135 |
18 | 8 |
DN200 |
350 |
345 |
400 |
295 |
162 |
18 | 8 |
DN250 |
450 |
395 |
484 |
350 |
232 |
12 | 12 |
DN300 |
450 |
445 |
506 |
400 |
438 |
12 | 12 |
法蘭連接按GB4216.4-84《10巴灰鑄鐵管法蘭尺寸》 |
氣電相關參數
GAS ELECTRIC PARAMETERS
接口 |
波特率
|
協議 |
地址碼
|
表盤標示
|
電壓 | |
M-BUS總線
485總線 |
1200 |
645 F188 T188 MODBUS-RTU |
645 | 后8位 |
000000000000 |
直流 12V 24V 36V |
2400 |
F188 |
后12位 |
000000000000 |
|||
4800 |
T188 |
后12位 |
000000000000 |
|||
9600 |
MODBUS-RTU | 后2位 |
000000000000 |
注:①.通訊距離:300m。②.最小儲存數據時間:無限制。③.通訊協議按《通訊規約:《CJ/T188—2004戶用計量?jī)x表數據傳輸技術條件》或雙方約定。④. 平時不供電,采集時485總線(0.6-0.8)mA,M-BUS總線(1.0-1.3)mA。
