類別:光電直讀水表
全國咨詢服務熱線:400 992 5080
PRODUCT USE

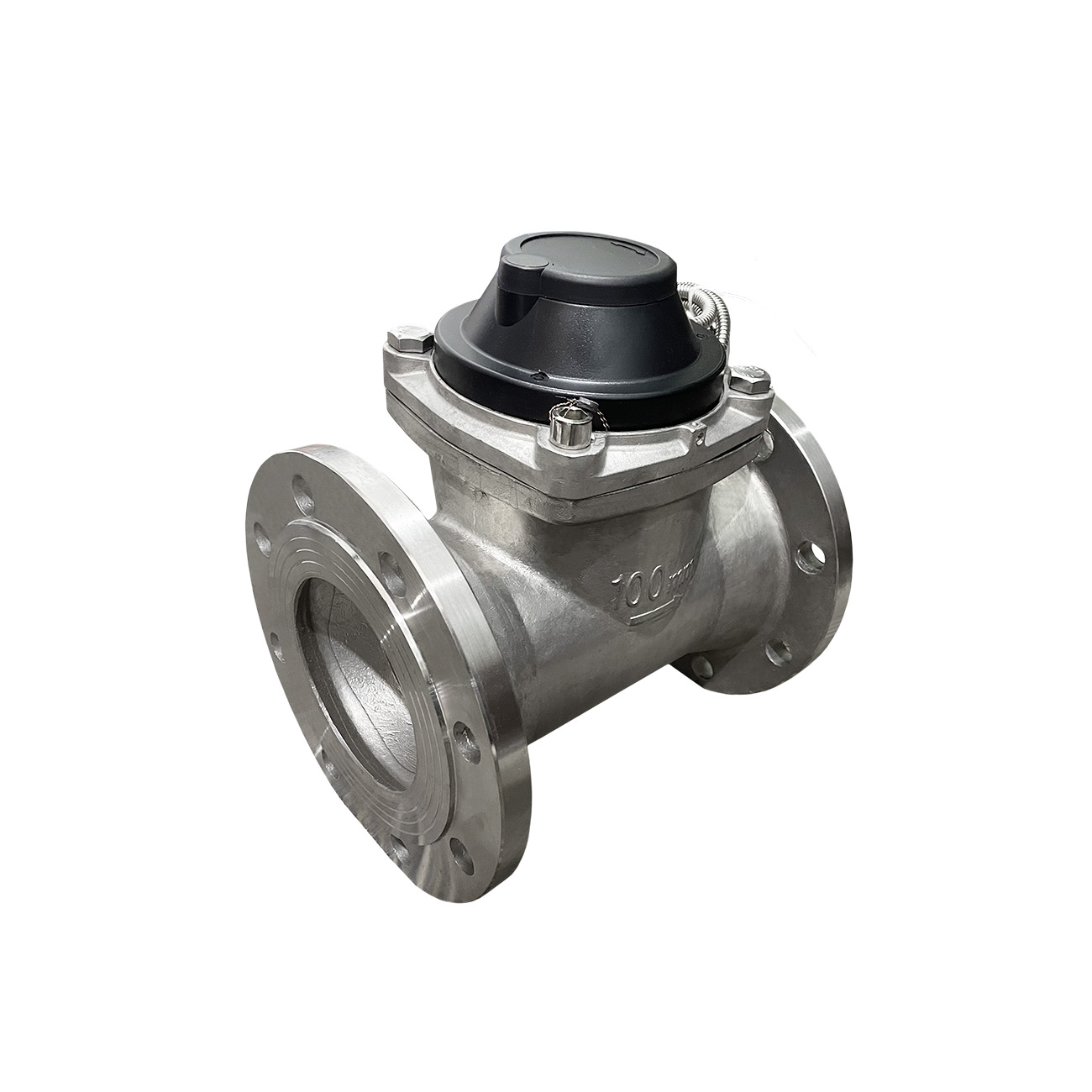

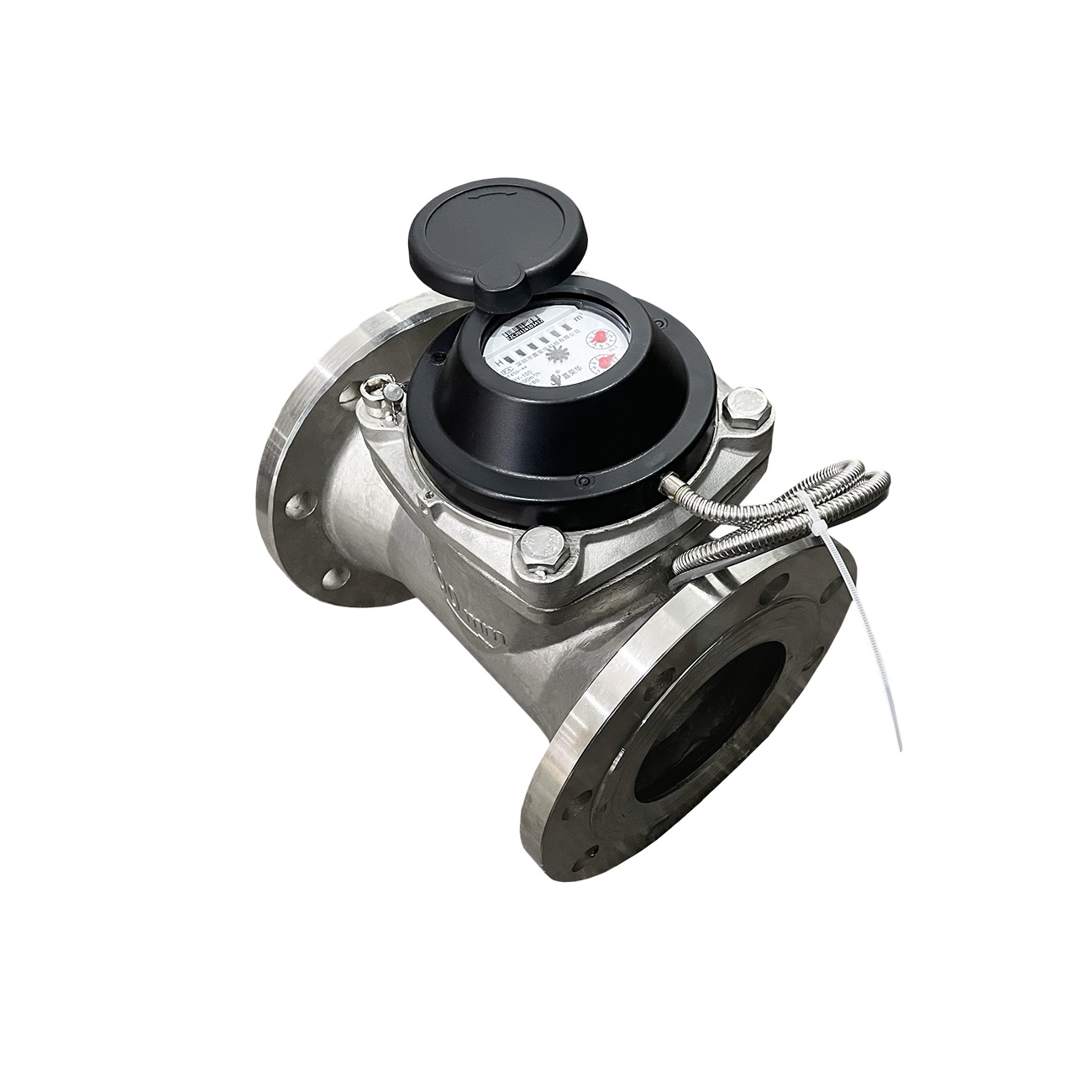

不銹鋼直讀遠傳大口徑智能水表,用來測量流經自來水管道飲用水的總量并通過M-BUS總線或485總線傳輸給二次儀表。
不銹鋼水表耐腐蝕、耐酸堿、抗老化、無污染,具有精度高、量程大、在高溫低溫都不會產生腐蝕和滲出等優點,屬于環保、節能新型產品。
PRODUCT FEATURES
|
|
內置CPU、存貯芯片和通訊模塊(RS485\M-BUS) |
|
只需在采集水表數據時供電,由光電管讀出水表字輪編碼,經CPU判斷產生數字并由M_BUS總線或485總線輸出 |
|
|
本水表采用可拆卸螺翼式水表,計數器與下層結構分離,讀數保持清晰,更換計數器可在不停水的情況下即可調換 |
|
|
不銹鋼表體耐腐蝕、耐酸堿、抗老化、無污染 |
USE CONDITION
水溫≤50℃(冷水水表) |
水溫≤90℃(熱水水表) |
水壓≤1MPA 水表不能浸入水中 |
SIGNAL TYPE
光電編碼無源直讀技術 ,支持DL/T 645、CJ-T188、MODBUS,行業通用或用戶指定通訊協議規約;通訊傳輸距離:300M;通訊傳輸速率:1200BPS、2400BPS、4800BPS、9600BPS。
MAXIMUM ALLOWABLE ERROR
1、在從包括流量(Q1)在內到不包括分界流量(Q2)的低區中的允許誤差為±5%。
技術參數
TECHNICAL PARAMETER
型號 |
公稱口徑
MM
|
準確度等級 |
常用流量Q3
M3/H
|
讀數
M3
|
讀數
M3
|
LXLY-50 |
50 |
2級 |
25 |
0.001 |
999999 |
LXLY-65 |
65 |
2級 |
40 |
0.001 |
999999 |
LXLY-80 |
80 |
2級 |
63 |
0.001 |
999999 |
LXLY-100 |
100 |
2級 |
100 |
0.001 |
999999 |
LXLY-125 |
125 |
2級 |
160 |
0.01 |
999999 |
LXLY-150 |
150 |
2級 |
250 |
0.01 |
999999 |
LXLY-200 |
200 |
2級 |
400 |
0.01 |
999999 |
LXLY-250 |
250 |
2級 |
630 |
0.01 |
999999 |
LXLY-300 |
300 |
2級 |
1000 |
0.01 |
999999 |
外形尺寸
OUTLINE SIZE
公稱口徑mm |
長度L
|
寬度K |
總高H
|
法蘭孔距D
|
中心高H1
|
法蘭孔直徑 |
法蘭孔數 |
DN50 |
200 |
175 |
250 |
140 |
80 |
18 |
4 |
DN65 |
200 |
185 |
255 |
140 |
80 |
18 |
4 |
DN80 |
225 |
200 |
265 |
160 |
95 |
18 |
8 |
DN100 |
250 |
220 |
343 |
180 |
105 |
18 |
8 |
DN125 |
250 |
250 |
360 |
210 |
165 |
18 |
8 |
DN150 |
300 |
285 |
375 |
240 |
135 |
18 | 8 |
DN200 |
350 |
345 |
400 |
295 |
162 |
18 | 8 |
DN250 |
450 |
395 |
484 |
350 |
232 |
12 | 12 |
DN300 |
450 |
445 |
506 |
400 |
438 |
12 | 12 |
法蘭連接按GB4216.4-84《10巴灰鑄鐵管法蘭尺寸》 |
