類別:光電直讀水表
全國咨詢服務熱線:400 992 5080
PRODUCT USE

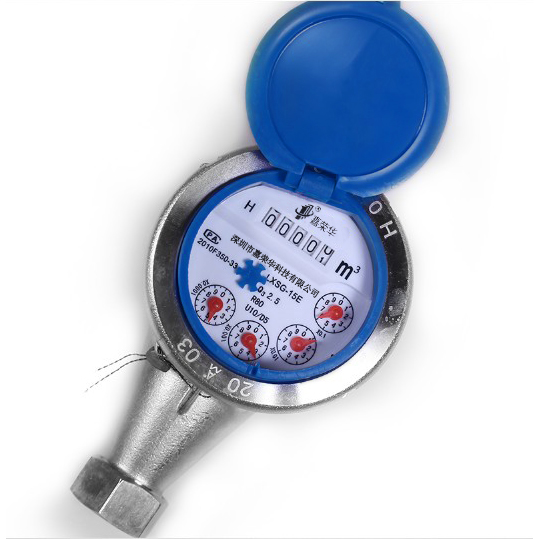

用來測量流經自來水管道飲用水的總量并通過M-BUS總線或485總線傳輸給二次儀表。這是不銹鋼版本的,更加堅固耐用!
PRODUCT FEATURES
|
|
內置CPU、存貯芯片和通訊模塊(RS485\M-BUS) |
|
只需在采集水表數據時供電,由光電管讀出水表字輪編碼,經CPU判斷產生數字并由M_BUS總線或485總線輸出 |
|
|
采用指針、字輪組合顯示,具有數碼顯示讀數清晰方便,始動流量小等特點 |
|
![]() |
直接傳動不受磁場影響,傳動阻力小,運轉靈敏可靠,量程大、計量精度高 |
|
⑤ |
水表維修不需從管道上拆卸 |
|
⑥ |
結構堅固,抗雜質能力強,壓力損失小,使用壽命長 |
|
⑦ |
耐酸堿,在高溫、低溫都不會產生腐蝕和滲出物,安全可靠 |
USE CONDITION
水溫≤30℃(冷水水表) |
水溫≤90℃(熱水水表) |
水壓≤1Mpa 水表不能浸入水中 |
SIGNAL TYPE
光電編碼無源直讀技術 ,支持DL/T 645、CJ-T188、MODBUS,行業通用或用戶指定通訊協議規約;通訊傳輸最大距離:300M;通訊傳輸速率:1200BPS、2400BPS、4800BPS、9600BPS。
MAXIMUM ALLOWABLE ERROR
1、在從包括最小流量(Q1)在內到不包括分界流量(Q2)的低區中的最大允許誤差為±5%。
技術參數
TECHNICAL PARAMETER
型號 |
公稱口徑
MM
|
準確度等級 |
常用流量Q3
M3/H
|
最小讀數
M3
|
最大讀數
M3
|
LXS-50E |
50 |
2級 |
40 |
0.01 |
999999 |
LXLS-65E |
65 |
2級 |
63 |
0.01 |
999999 |
LXLS-80E |
80 |
2級 |
63 |
0.01 |
999999 |
LXLS-100E |
100 |
2級 |
100 |
0.01 |
999999 |
LXLS-125E |
125 |
2級 |
160 |
0.01 |
999999 |
LXLS-150E |
150 |
2級 |
250 |
0.1 |
999999 |
LXLS-200E |
200 |
2級 |
400 |
1.0 |
999999 |
LXLC-250 |
250 |
2級 |
630 |
10 |
999999 |
LXLC-300 |
300 |
2級 |
1000 |
10 |
999999 |
外形尺寸
OUTLINE SIZE
公稱口徑mm |
長度L
|
寬度K |
總高H
|
法蘭孔距D
|
中心高H1
|
法蘭孔直徑 |
法蘭孔數 |
DN50 |
280 |
172 |
200 |
140 |
80 |
18 |
4 |
DN65 |
280 |
172 |
200 |
140 |
80 |
18 |
4 |
DN80 |
225 |
200 |
233 |
160 |
95 |
18 |
8 |
DN100 |
250 |
220 |
243 |
180 |
105 |
18 |
8 |
DN125 |
250 |
250 |
290 |
210 |
165 |
18 |
8 |
DN150 |
300 |
285 |
300 |
240 |
135 |
18 | 8 |
DN200 |
350 |
340 |
348 |
295 |
162 |
18 | 8 |
DN250 |
400 |
400 |
430 |
350 |
232 |
12 | 12 |
DN300 |
500 |
492 |
660 |
400 |
438 |
12 | 12 |
