類別:光電直讀水表
全國咨詢服務熱線:400 992 5080

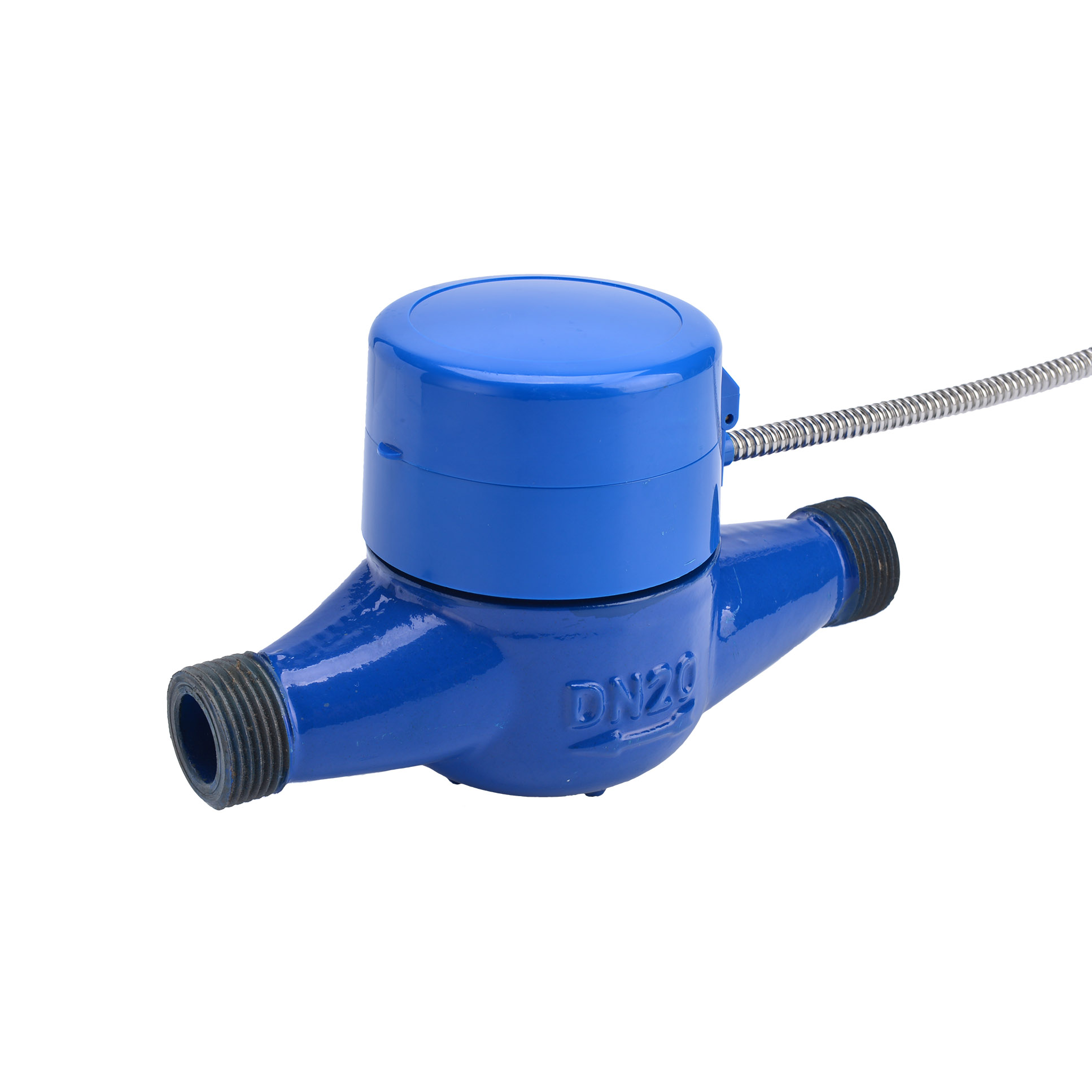

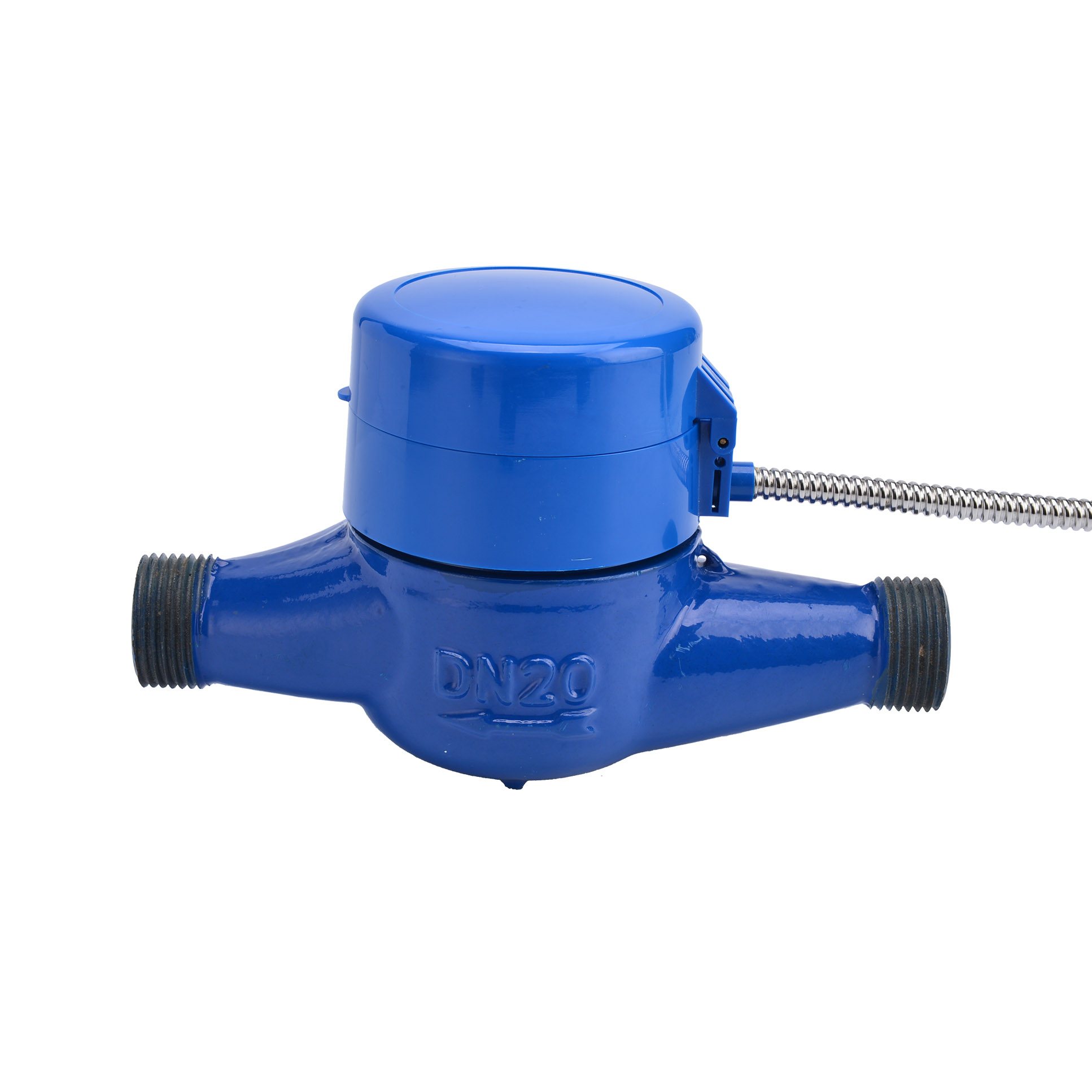

Product use
用來測量流經自來水管道飲用水的總量并通過M-BUS總線或485總線傳輸給二次儀表,適用于小口徑水管:商場,小區公寓、宿舍樓等。
Product features
只需在采集水表數據時供電,由光電管讀出水表字輪編碼,經CPU判斷產生數字并由M_BUS總線或485總線輸出
維護方便,水表維修不需從管道上拆卸,更換計數器可在不停水的情況下完成
使用壽命長,低功耗設計,讀數準確,采用紅外光電直讀技術,不受外界環境影響,機械讀數與電子讀數一致。
內置CPU、存貯芯片和通訊模塊(RS485\M-BUS)
本水表采用可拆卸旋翼式水表,計數器與下層結構分離,讀數保持清晰,更換計數器可在不停水的情況下即可調換
⑤
Use condition
水溫≤50℃(冷水水表)
水溫≤90℃(熱水水表)
水壓≤1Mpa 水表不能浸入水中
Signal type
光電編碼無源直讀技術 ,支持DL/T 645、CJ-T188、MODBUS,行業通用或用戶指定通訊協議規約;通訊傳輸最大距離:300m;
通訊傳輸速率:1200bps、2400bps、4800bps、9600bps。
工作電壓:DC36V
工作電流:抄表工作電流≤9.0mA 靜態工作電流≤1.3mA
Maximum allowable error
1、在從包括最小流量(Q1)在內到不包括分界流量(Q2)的低區中的最大允許誤差為±5%。
技術參數
TECHNICAL PARAMETER
接口 |
波特率
|
協議 |
地址碼
|
表盤標示
|
電壓
|
|
M-BUS總線
485總線 |
1200 |
645 F188 T188 MODBUS-RTU |
645 | 后8位 |
000000000000 |
直流 12V 24V 36V |
2400 |
F188 |
后12位 |
000000000000 |
|||
4800 |
T188 |
后12位 |
000000000000 |
|||
9600 |
MODBUS-RTU |
后2位 |
000000000000 |
外形尺寸
OUTLINE SIZE
公稱口徑mm |
長度L
|
寬度K |
總高H
|
連接螺紋
|
DN15 |
165 |
98 |
104 |
G/4B |
DN20 |
195 |
98 |
106 |
G1B |
DN25 |
225 |
103 |
112 |
G12/4B |
DN32 |
230 |
104 |
117 |
G12/4B |
DN40 |
245 |
124 |
147 |
G2B |
信號接線 線顏色
SIGNAL WIRING
類型 |
線數
|
紅線 |
黑線
|
白線
|
藍線
|
M-BUS總線 |
2線 |
A/B | A/B |
/ |
/ |
485總線 |
4線 | 電源正 | 電源負 | 485 | 485 |
