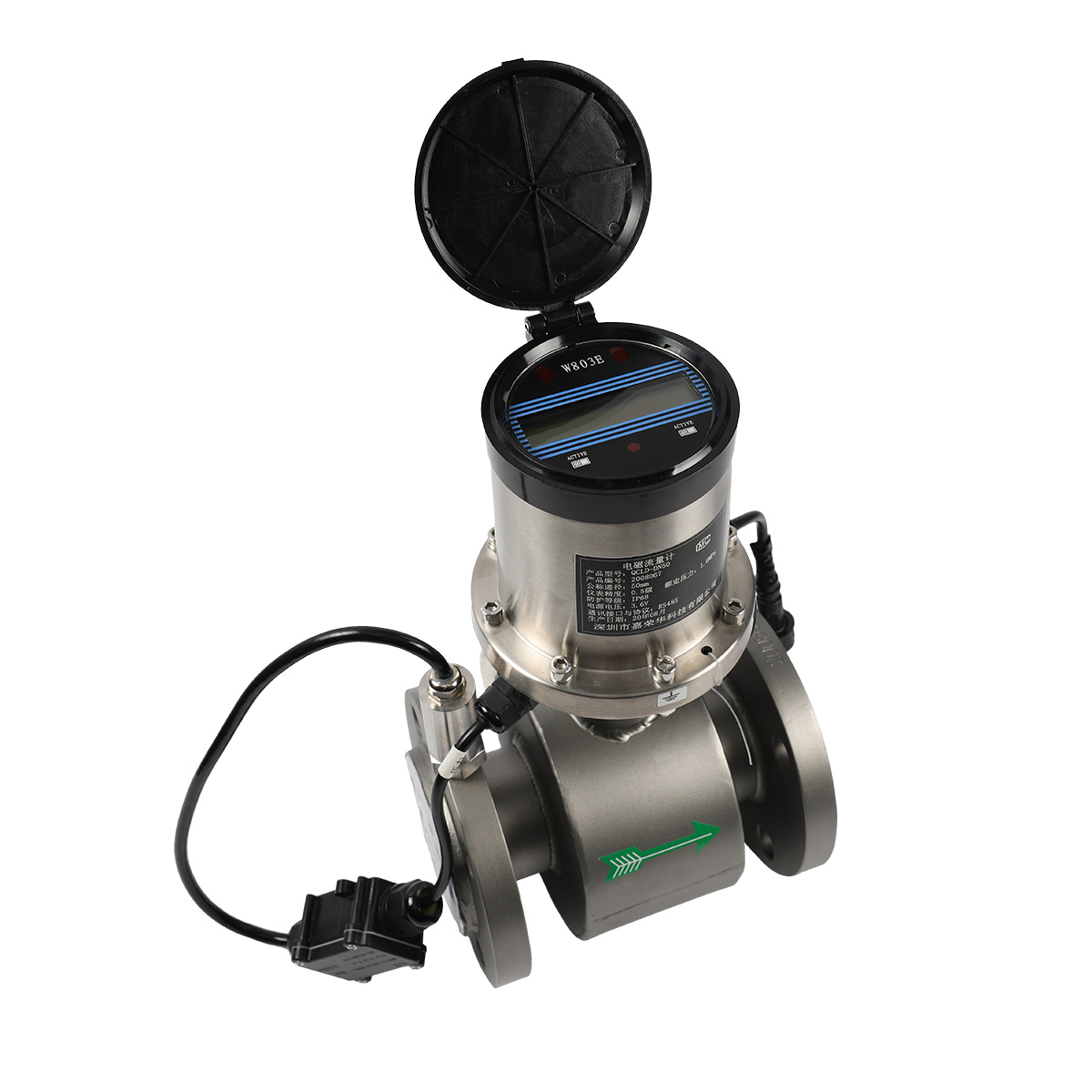

PRODUCT BRIEF
電磁水表基于法拉第電磁感應定律的原理來測量流量的電子水表。廣泛應用于水工業中各種水的計量,如原水、供水、污水處理及水利工程行業。
PRODUCT FEATURES
|
|
表內無可動部件,無阻流部件,測量中幾乎沒有附加壓力損失 |
|
采用16位嵌入式微功耗處理器,特殊設計了傳感器勵磁電路和高效能鋰電池供電管理系統,具有全數字量信號處理、測量穩定、測量精度高、抗干擾能力強等特點 |
|
|
自動雙向流量測量、現場瞬時流量、正反向累計總量顯示、自診斷故障報警 |
|
|
內置電池供電,現場無需外接電源 |
|
|
測量精確,可靠性高,穩定性好,使用壽命長 |
|
|
整體模塊化組裝設計,現場更換組件插撥式設計,無需焊接及二次密封 |
|
|
顯示器采用低功耗LCD大屏幕液晶顯示器,可顯示瞬時流量、流速、壓力、正反向累計總量以及報警提示等多項流量參數 |
|
|
提供自診斷功能,專用紅外遙控操作,無需按鍵操作 |
|
|
計量傳輸一體化設計,可通過RS485或GPRS接口實現數據遠傳 |
|
⑩ |
可外接壓力傳感器,實現管道壓力測量及監測 |
MAIN PURPOSE
KDLD系列電磁流量計,可用來測量封閉管道中導電流體的體積流量。廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水測控、造紙、醫藥、食品等工農業生產工藝過程中的流量測量和控制。
①.使用環境條件
環境溫度: 傳感器-25℃~+60℃ 轉換器-10℃~+60℃
相對溫度: 5%-95%
②.工作條件
流體最高溫度: 一體型 70℃
分離型: 聚四氟乙烯襯里 150℃
氯丁橡膠襯里 80℃
聚氨酯橡膠襯里 70℃
流體電導率: ≥5uS/cm
WORKING PRINCIPLE
一.數學物理模型
電磁流量計的工作原理基于法拉第電磁感應法律。當一個導體在磁場場內運動時,在與磁場方向、運動方向相互垂直方向的導體兩端,會產生感應電動勢。電動勢的大小與導體運動速度和磁場的磁感應強度大小成正比。

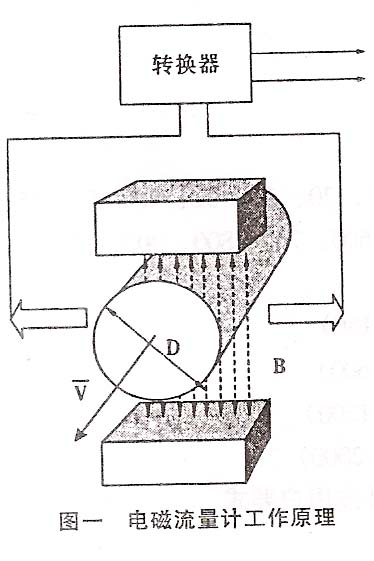

如圖一,當導電流體以平均流速V(m/s)通過裝有一對測量電極的一根內徑為D(m)的絕緣導管內流動時,該管道處于一個均勻的磁感應強度為B(T)的磁場中,那么在一對電極上就會產生感應電動勢E(V),它的方向垂直于磁場和流體的方向。
法拉第電磁感應定律為:E=B·D·V (1)
流量的體積流量為: (2)
由公式(1)和(2)可得到:(m3/h) (3)
因此電動勢可表示為: (4)
當B是一個常數時,對某一個固定的口徑D也是一個已知數,公式(3)中=K(一個常數),那么公式(3)可改寫為:QV=K·E (m3/h) (5)
從公式(5)可以看出,流量QV與電動勢E成正比。
二.轉換器電路結構

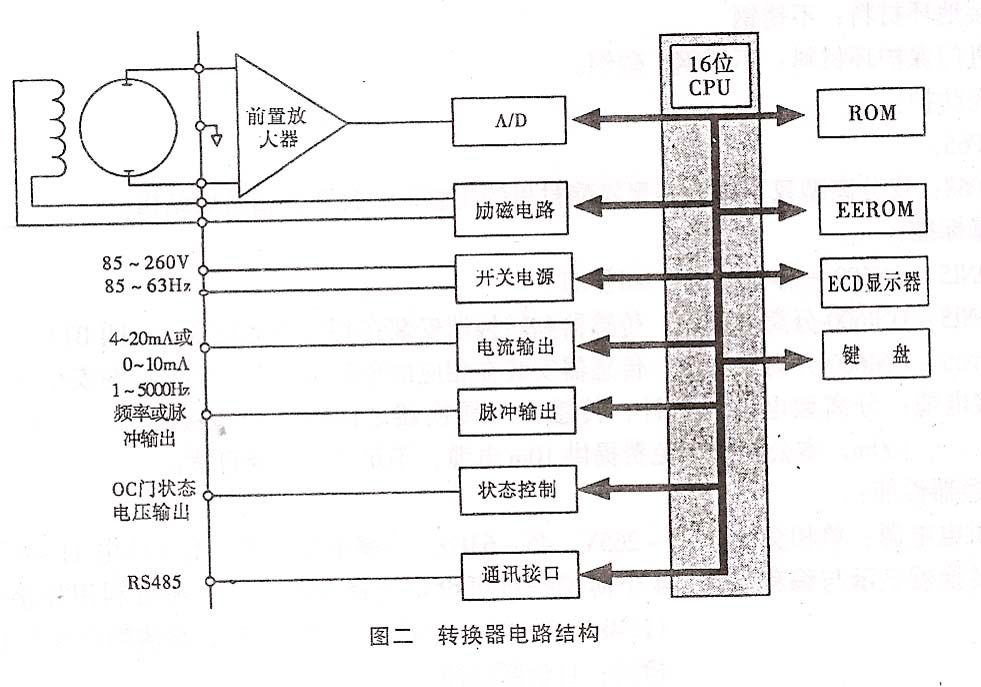

電磁流量轉換器一方面向電磁流量傳感器勵磁線圈提供穩定的勵磁電流,以達到B是一個常數,同時把傳感器感應的電動勢放大\轉換成標準的電流信號或頻率信號,便于流量的顯示,控制與調節.圖二所示為轉換器電路結構。
FLOW PARAMETERS
公稱口徑 DN(MM) |
常用流量 (Q3)m3/h |
量程比
(Q3/Q1) |
Q2/Q1 |
準確度等級 |
壓力損失等級 |
50 | 100 |
400 |
1.6 |
2級 |
△p25 |
65 |
100 |
400 |
1.6 |
2級 |
△p25 |
80 |
160 |
400 |
1.6 |
2級 |
△p25 |
100 |
250 |
400 |
1.6 |
2級 |
△p25 |
125 |
400 |
400 |
1.6 |
2級 |
△p25 |
150 | 630 |
400 |
1.6 |
2級 |
△p25 |
200 |
1000 |
400 |
1.6 |
2級 |
△p25 |
250 |
1600 |
400 |
1.6 |
2級 |
△p25 |
300 |
1600 |
400 |
1.6 |
2級 |
△p25 |
注:允許誤差 從包括流量(Q1)在內至不包括分界流量(Q2)的低區中允許誤差為±5% 從包括分界流量(Q2)在內至包括流量(Q4)的高區中的允許誤差為±2% |
