類別:導軌式電能表
全國咨詢服務熱線:400 992 5080

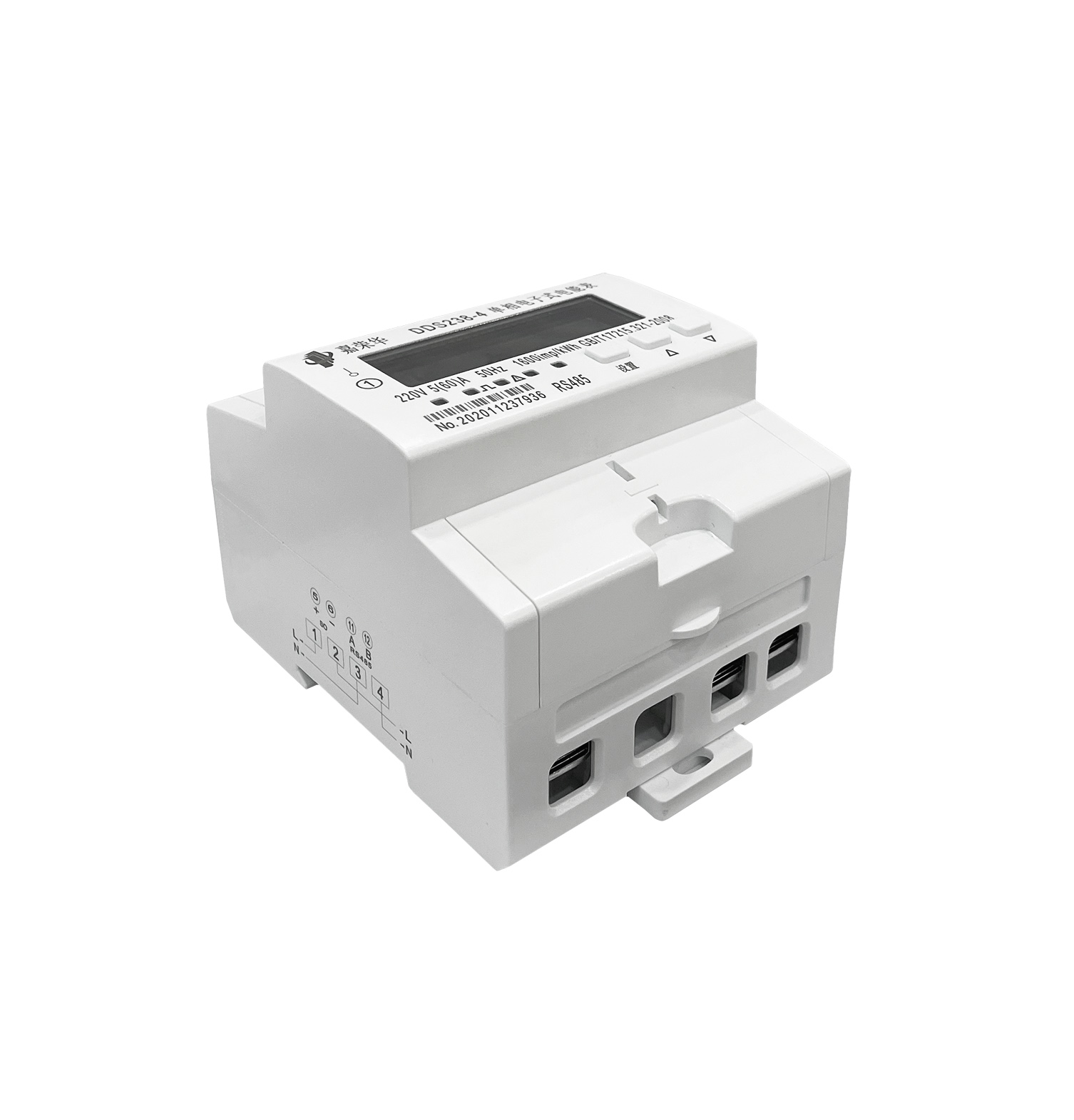

Product use

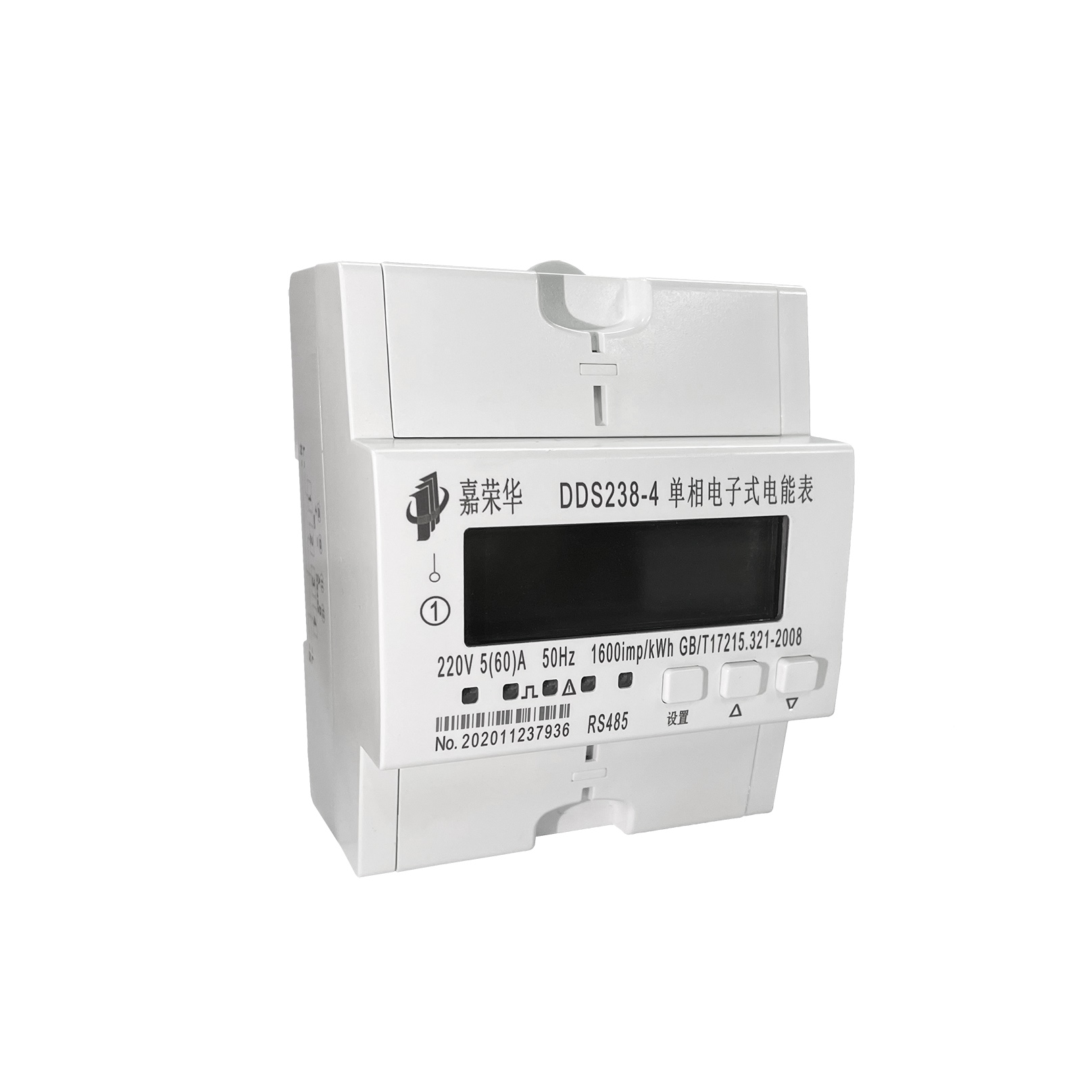

DDS238-4 RS48型系列單相全電子電能表采用專用大規模集成電路,具有防竊電、高準確度、高過載、功耗小、重量輕等特點??晒┯嬃繀⒈阮l率為50Hz 或60Hz的單相交流有功電能。電能表供固定安裝在室內使用,使用環境溫度為-40℃~+70℃,相對溫度不超過80%。本產品符合GB/T17215.321-2008?交流電測量設備特殊要求第21部分:靜止式有功電能表(1級和2級)?中對單相電能表的全部技術要求。
Technical index
具有脈沖計度器
具有脈沖信號輸出端子,用戶可根據需要接出
Start
電流表在參比電壓,參比頻率及功率因數為1的條件下,當負載電流為0.4%(1級)或0.5%(2級)基本電流時工作指示燈能連續閃爍。
Defluction
電能表具有防潛邏輯電路,當電流線路無電流、施加115%參比電壓時,在啟動電流下產生一個脈沖的十倍時間內測時輸出不會產生多于一個的脈沖。
Installation and use
安裝與使用
電能表應安裝在室內,安裝電能表的底板應固定安裝在堅固耐火的墻上,建議安裝高度為1.8米左右。
電能表應按照接線盒該上的接線圖進行接線,用銅線或銅接頭引入。
在雷雨較多的地方使用電能表應采取措施。
電能表LCD液晶顯示有功總電量

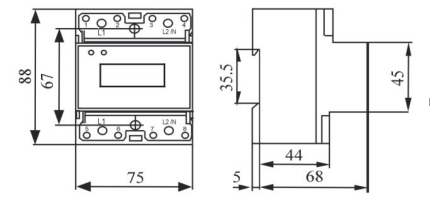

外型尺寸及安裝圖
負載電流 |
功率因數 |
誤差范圍 |
|
1.0級 |
2.0級 |
||
0.05Ib≤I<0.1Ib |
1.0 |
土1.5 |
土2.0 |
0.1Ib≤I |
1.0 |
土1.0 |
土2.0 |
0.1Ib≤I<0.2Ib |
0.5(L) |
土1.5 |
土2.5 |
0.8(C) |
土1.5 |
土2.5 |
|
0.2Ib≤I |
0.5(L) |
土1.0 |
土2.0 |
0.8(C) |
土1.0 |
土2.0 |
外型尺寸及安裝圖 |
|

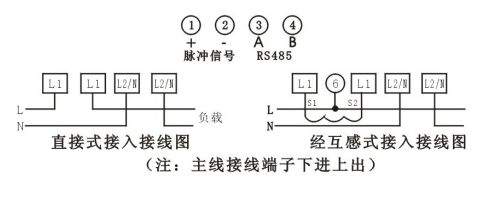

接線圖 |
![]() |
? ? ?? |
![]() |
TECHNICAL PARAMETER
參比電壓 |
參比頻率 |
基本電流 |
電表常數imp/kWh |
準確度 |
?? ? ? 220V |
? ? ? 50Hz |
1.5(6)A.25(10)A 5(20)A.5(30)A.5(40)A. 5(50)A.5(60)A.5(80)A. 5(100)A.10(40)A. 10(50)A.10(60)A. 10(800)A.10(60)A. 15(60)A.20(80)A. 30(100)A. |
? ???????????????????????????????????????????????????????????????????? ? 見銘牌 |
? ? ? ?1級、2級 |
另外,可根據用戶需要制成各種規格的電能表
基本誤差:Ib為參比電流、Imax為電流
