類別:超聲波水表
全國咨詢服務熱線:400 992 5080
PRODUCT USE

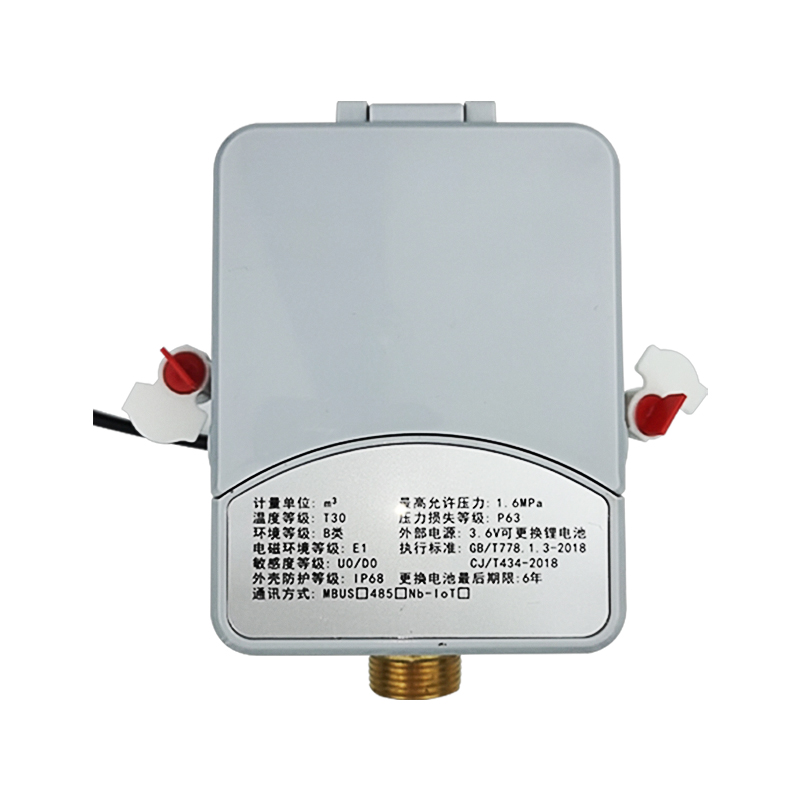

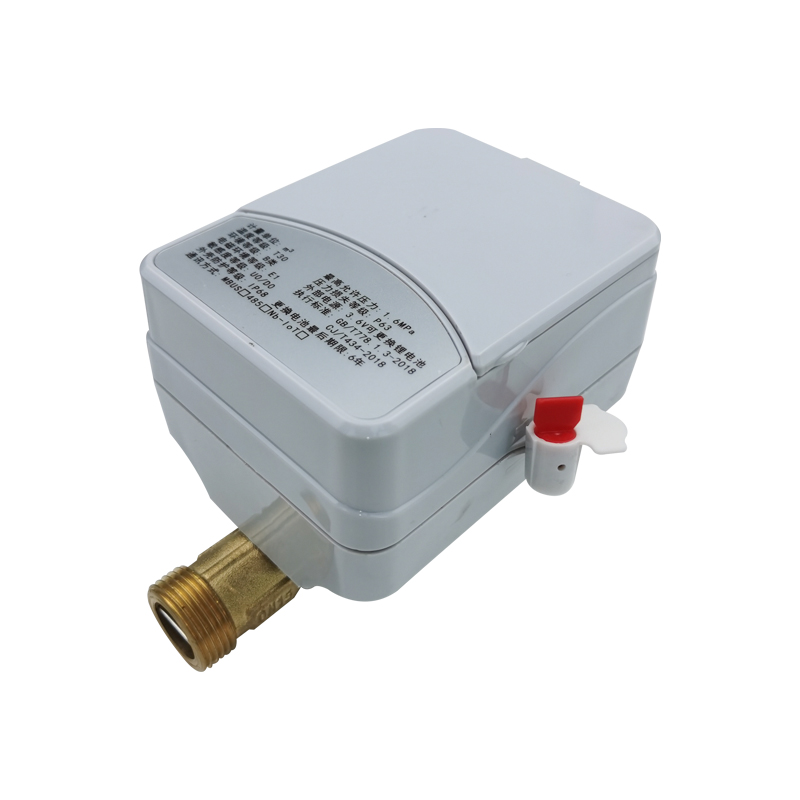

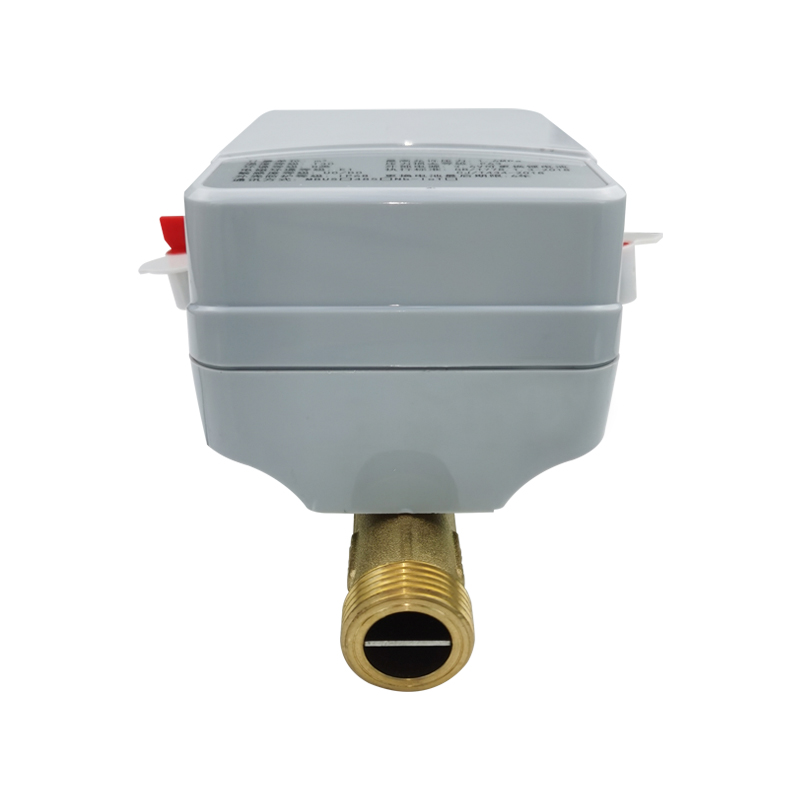

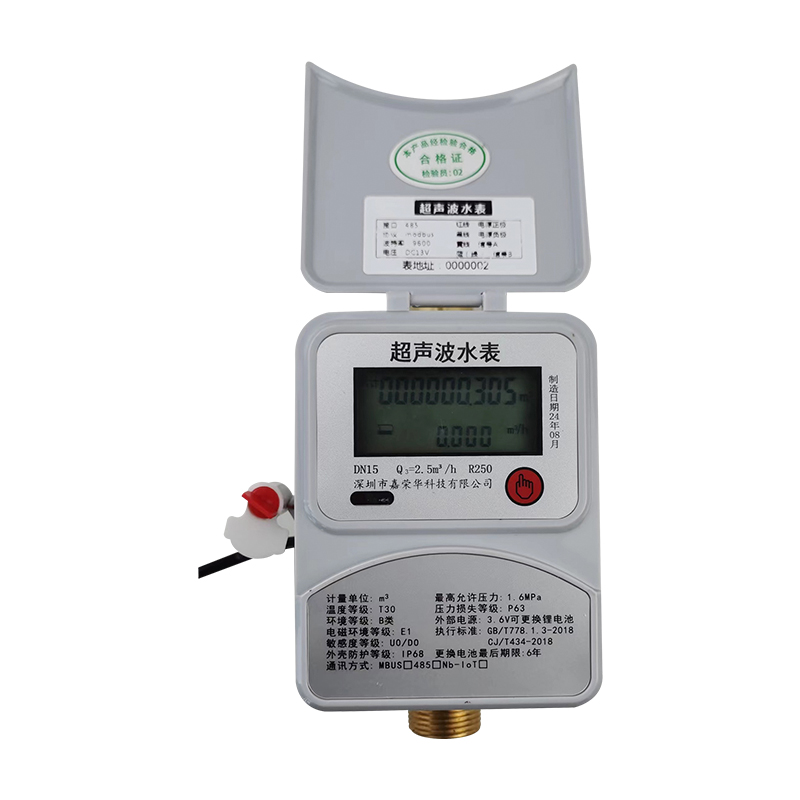

超聲智能水表是一種運用超聲檢測技術進行水流量計量,數碼顯示屏實時顯示計量數據,并通過數據通信接口傳輸水表數據的全電子式水表。本系列產品涵蓋 DN15、DN20 及 DN25 三個口徑規格的冷水水表。
PRODUCT FEATURES
|
|
靜態式超聲傳播時差檢測原理,用水量精確計量 |
|
電子傳感技術,無任何機械運動部件,計量性能長期穩定不會下降 |
|
|
極低起始流量,滿足滴水計量要求,極寬量程范圍,適用于各種用水條件 | |
|
極低壓力損失,有效降低管網能耗 | |
|
實時數據傳輸,可用于泄漏檢測與管網監測 | |
|
內嵌反復啟停用水數學模型,解決動態用水偏差問題 | |
|
少量氣泡可檢測、可識別,不影響計量精度 | |
|
內置數據存儲,可追溯使用期內水表運行狀態以及數據記錄 |
|
|
水表通過NB-IoT、LoRa、Mbus、485等方式與平臺進行通信,實現數據上下傳業務 |
DATA STORAGE
水表規格應按管道水流量條件選擇,不能單純以管道口徑確定水表口徑。
水表安裝地點應防止暴曬及冷凍,同時應避免污染和水淹,防止污物進入水表內部。
水表安裝前需將管路沖洗干凈,清除管道內石子、泥沙等雜物后再安裝水表,并移除水
表入水口及出水口處安裝的密封罩。
水表安裝后的水流方向在表體上通過箭頭進行指示,若水表反向安裝將不進行計量。
與水表連接的管接頭應至少滿足 MAP16 的耐壓強度,且安裝時螺紋需部分外露,以避
免縮脹效應導致表體損壞。連接管必須與水表平行安裝。
建議安裝 T30 水表時使用 EPDM 密封圈,安裝 T50 水表時安裝 PTFE 密封圈,且密封
圈必須為全新。
水表的安裝環境應避免陽光直射,且遠離酸、堿、易燃、易爆及腐蝕性物品,并防止強
烈電磁場干擾。
TECHNICAL PARAMETER
公稱口徑
mm
DN15
DN20
DN25
DN32
DN40
準確度等級
2 級
常用流量 Q3
m3/h
2.5
4
6.3
10
16
量程比 Q3/Q1
400/250
最小流量 Q1
L/h
6.25/ 10
10/ 16
15.8/25.2
25/40
40/64
分界流量 Q2
L/h
10/ 16
16/25.6
25.2/40.4
40/64
64/ 102.4
過載流量 Q4
m3/h
3.125
5
7.9
12.5
20
直管段
U10 、D5
耐壓等級
MAP16
壓力損失等級
溫度等級
T30/T50
防護等級
IP68
通訊
NB-loT 、LoRa 、Mbus 可選,數據上報周期可設
電池壽命
6 年
