類別:超聲波熱量表
全國咨詢服務熱線:400 992 5080
PRODUCT BRIEF

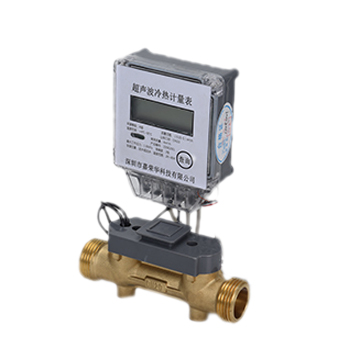

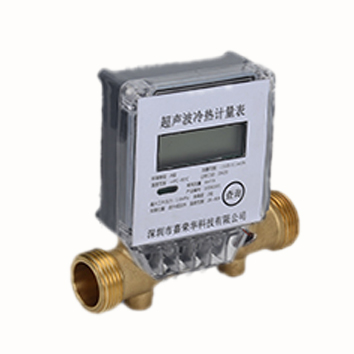

超聲波熱能表是是利用超聲波在順流和逆流介質中的傳播時間差來間接測得介質流速,通過流速計量流量,根據流量和溫差計量熱量的儀表。該產品具有外型美觀、安裝方便、計量準確、運行穩定、抗污防腐能力強、使用壽命長、安全可靠、經濟實用等特點,可廣泛應用于水計量的采暖設施中,產品指標符合 CJ128-2007 行業標準,檢測依據檢定規程 JJG 225-2001。
Product features
流量傳感器采用超聲波流量傳感方式。計量準確,不受水中鐵銹影響及外界磁場干擾,適合中國供暖水質
溫度傳感器采用 Pt1000 鉑電阻配對溫度傳感器,配合高精度 AD 電路實現高精度的溫度測量
殼體采用優質黃銅,經硬模鍛造、數控機床和組合機床加工, 機械強度好,尺寸精度高
MCU 選用美國 TI 公司 MSP430 系列超低功耗微處理器,功能強、功耗低、抗電磁干擾能力強
具有自我診斷、故障顯示和斷電數據保護功能,當超聲波熱量表偶然出現故障時,顯示故障代碼并且自動保存當前數據
采用液晶顯示器,顯示數據完整、準確,讀取數據方便、快捷
采用環保鋰電池,電池使用壽命 6 年以上(理論計算大于 10 年)
一體式結構,外形美觀,顯示器可水平旋轉、垂直翻蓋,讀數方便;單鍵設計,操作簡便,方便安裝
配合本公司生產的智能控制閥使用,可實現預付費功能
接口齊全,可擴展 MBUS 總線接口、RS485 總線接口、光電隔離脈沖接口、紅外接口, 實現數據遠程抄收和集中控制
安裝、維護方便,具有防塵、防潮、防水、防拆卸,防止人為破壞等功能
⑩
?
technical parameter
DN15--DN40技術數據
公稱直徑(DN)
15
20
25
32
40
?
公稱流量(m3/h)
1.5
2.5
3.5
6
10
?
流量m3/h)
3
5
7
12
20
?
流量(m3/h)
0.03
0.05
0.07
0.12
0.2
?
準確度等級
???? 2級、3級
?
壓力損失
???????? <25kpa
?
公稱壓力
?????? 1.6Mpa
連接方式
????????螺紋
溫度傳感器類型
???? PT1000鉑電阻
溫度測量范圍
(4~95)℃
溫差范圍
(3~90)℃
溫度分辨率
0.01℃
環境溫度
A類+5~+55℃
電池壽命
≥6年
介質
冷水或熱水
顯示位數
8位
?????????????? DN15--DN40外形尺寸
公稱直徑(DN)
15mm
20mm
25mm
32mm
40mm
流量傳感器長度
130
130
130
180
200
流量傳感器接口螺紋
G3/4B
G1B
G11/4B
G11/2B
G2B
帶接管長度
224
234
250
304
348
