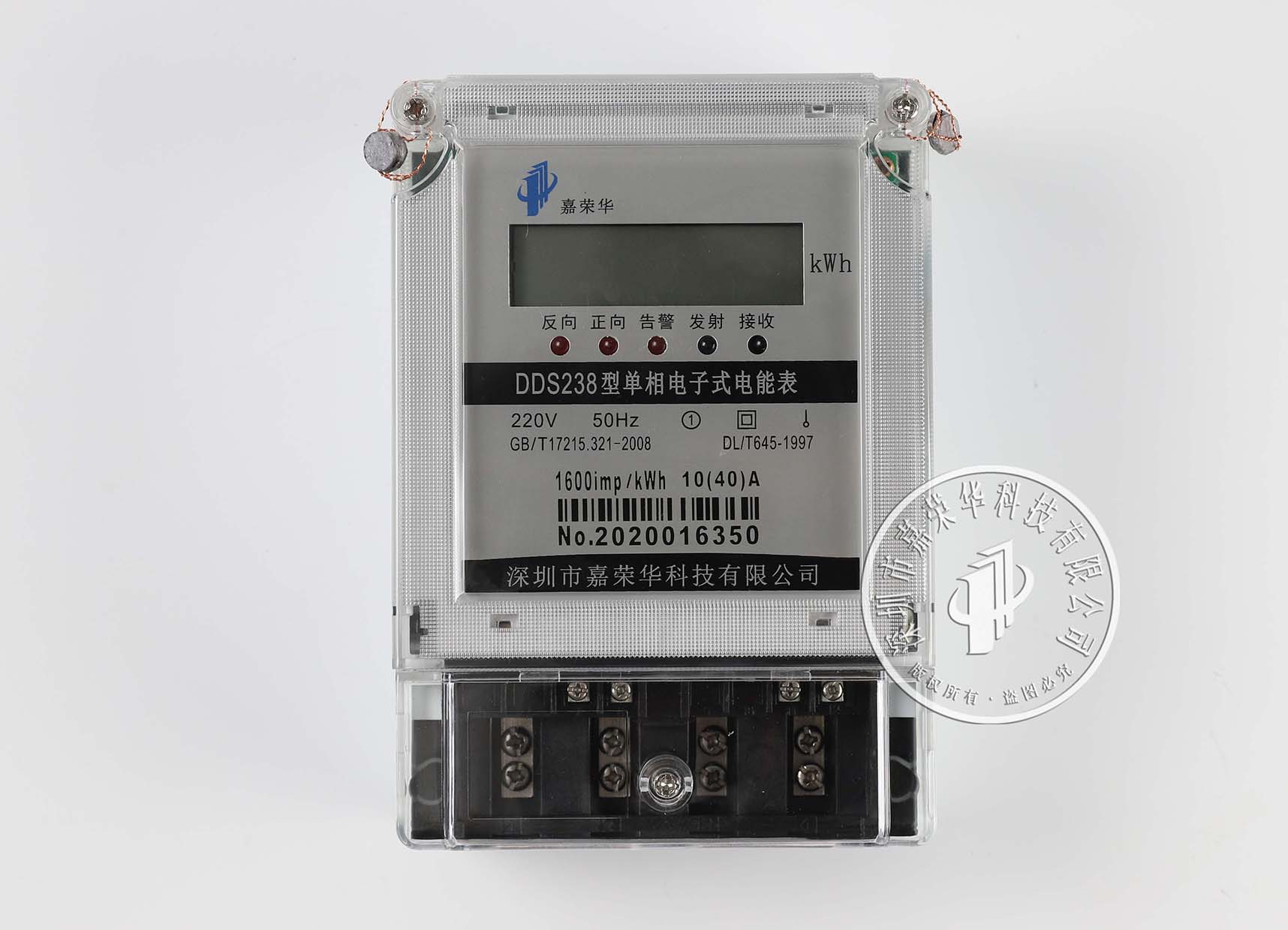

English電表廣泛用于家庭和企業等地方。通常,家庭中使用單相電表??粗耐庥^時,有信心的朋友會在單相電表的銘牌上看到“ DD”字樣。第一個“ D”表示電表,第二個“ D”表示單相電表。如圖所示:
單相電表接法:
電度表的接線原理是,“電流線圈與負載串聯連接,電壓線圈與負載并聯連接”。通常,我們不需要記住哪個是電流線圈,哪個是電壓線圈。在儀表下方的接線盒中,從“ 1”端子到“ 4”端子從左到右有四個接線柱。通常,根據“ 1”和“ 3”端子連接電源。繼續,并將“ 1”端子連接至火線。
“ 2”端子和“ 4”端子應連接到電器,最好將具有漏電保護功能的斷路器QF連接到儀表的出口端。這樣會更安全。實際接線圖如下圖所示。
在某些地方,如果有更多的電器同時使用,例如車間中的單相負載很多,并且電流比較大,當電流達到100A以上時,單相電度表就不會具有如此大的電流規格。這樣就無法直接連接到電源線。我們通常使用互感器間接連接電表。
