English日常生活中很多時候只注重水表的實際使用,而忽略了水表的結構,這往往讓我們在智能水表功能正常的時候得心應手,出現故障的時候就會束手無策。所以在我們要了解和掌握一些枯燥的理論知識,只有這樣才能在處理故障時找到解決方法和措施。今天我們來看一下智能水表結構的基礎知識。

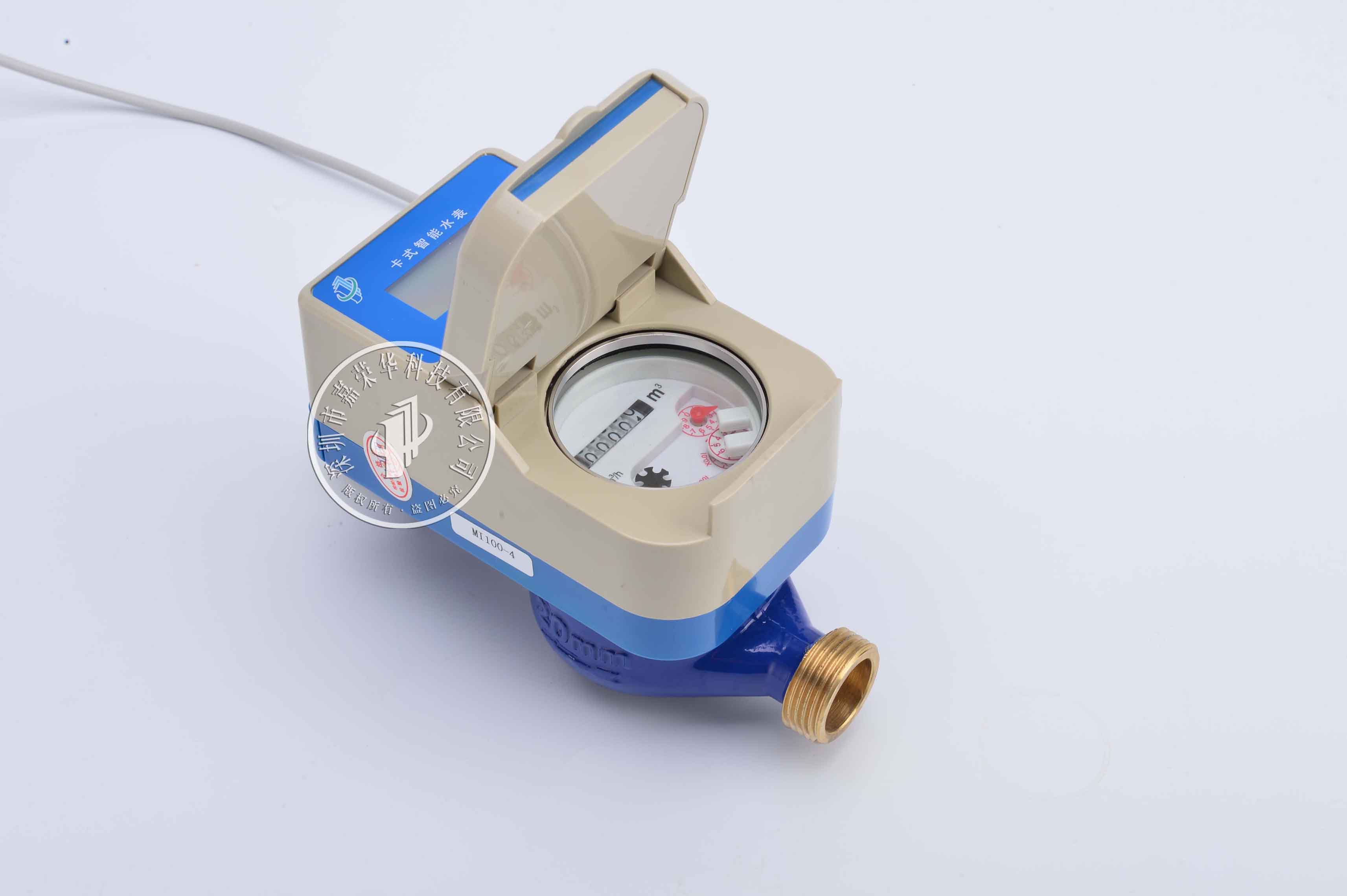

智能水表基表的內部結構從外到內可分為外殼、套筒和內芯三部分。
外殼由銅殼、鐵殼、尼龍塑料殼、不銹鋼等不同材料制成。水從進水口流進水表后,流經殼體的下環形空間,這里稱之為“下環室”。環形空間上方有一個“上環室”,與出水口相通。套筒底部有一個帶小孔的濾網,用來過濾水中的雜質。套筒側面有兩排圓孔,正好對著殼體的上下環室。下排是進水孔,上排是出水孔,這兩排孔是沿圓的切線方向斜打的。上下兩排孔的方向相反,當水沿切線方向從下排孔流入時,必然會形成旋轉水流,這對水表的工作非常重要。
內核分為上、中、下三層,從玻璃表面可以看到的指針顯示盤是上層。下層有一個塑料輪,上面有很多塑料葉片,叫做“葉輪”。葉輪正好位于殼體下孔形成的旋轉流中,水流沖擊葉輪周圍的葉片,產生扭矩,使葉輪旋轉。水龍頭越大,水流越急,葉輪轉動越快。
